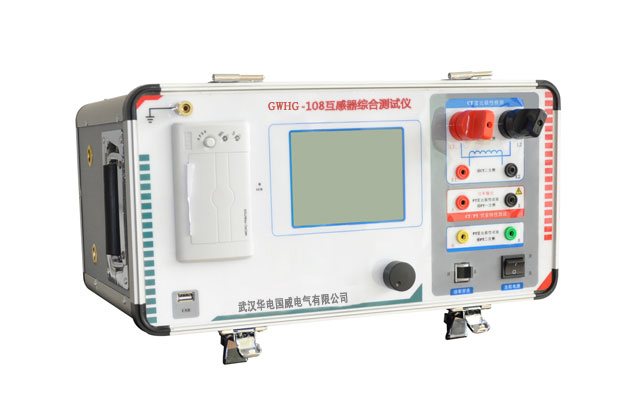

GWHG-108系列互感器特性綜合測試儀

GWHG-108系列互感器特性綜合測試儀

GWHG-108系列(108/108H)互感器特性綜合測試儀，是一種測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、二次回路檢查、工頻交流耐壓和二次負荷等設計的多功能現場試驗儀器。試驗時僅需設定測試電壓/電流值，不需要設置步長，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口轉存測試數據，進行編輯保存或打印。操作簡單方便，提高工作效率。

互感器特性綜合測試儀、互感器綜合測試儀、互感器檢測儀、互感器特性測試儀

1. 安全可靠：
MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。
注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
2. 符合國家檢修規程：
設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態。
3. 輸出容量大：
單機220V輸入時最大電壓輸出0-1200V（108）/2500V（108H），
單機最大電流輸出0-400A。
4. 功能齊全：
可檢測PT/CT的伏安特性、變比、極性、自動計算拐點電壓和電流值及5%和10%誤差曲線、二次交流耐壓、CT一次通流和CT退磁等項目，輕松實現一機多用。
5. 接線方式簡單：
采用單電源輸入端口；僅有6個測試端口就可完成CT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
6. 操作簡單：
采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。
7. 快速打�。翰捎脽崦舸蛴C，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
8. 大容量FLASH存儲：可保存1000組試驗數據，掉電后可保存10年。
9. USB接口：方便連接新式筆記本電腦，上傳測試數據并進行編輯保存。
10.體積小，重量輕；同類產品中體積最小、重量最輕、方便現場使用。

工作電源	AC220V±10V （50～60Hz）
設備電源輸出波形	正弦波
伏安特性單機輸出電壓	0～1200V （108）,0～2500V(108H)
伏安輸出電流	0～15 A
變比試驗單機輸出電流	0～400 A
伏安/變比測量精度	< 0.5%
工作溫度	－10～40℃
相對濕度	<85%
外形尺寸	380 X 180 X 240（mm）
重量	18kg

對于電流互感器（CT）：	對于電壓互感器（PT）：
伏安特性測試	伏安特性測試
變比測試	變比測試
極性判別	極性判別
5％和10％誤差曲線	5％和10％誤差曲線
一次通流（二次回路檢測）	工頻交流耐壓測試
退磁	退磁
工頻交流耐壓測試	角差/比差測試
角差/比差測試	拐點計算
拐點計算	二次負荷檢測
二次負荷檢測

選型指南：
互感器特性綜合測試儀-快速選型指南：

型號	產品特點	技術參數
GWHG-106	具有105型所有功能外增加：CT/PT的比差和角差測試功能	工作電源：AC220V
		輸出電壓：0-1000V
		輸出電流：0-600A
GWHG-106A	具有106型所有功能提高單機輸出容量	工作電源：AC220V
		輸出電壓：0-2500V
		輸出電流：0-1000A
GWHG-106B	具有以上型號的所有功能并增加CT/PT二次實際負荷測量	工作電源：AC220V
		輸出電壓：0-2500V
		輸出電流：0-1000A
GWHG-106C	具有以上型號的所有功能并增加支持多組同時檢測	工作電源：AC220V
		輸出電壓：0-2500V
		輸出電流：0-1000A
GWHG-106D	精度：≤0.05,支持檢測CT 和PT（保護類、計量類、TP 類）穩態和暫態等參數	工作電源：AC220V
		輸出電壓：0-2500V
		電阻測量：0-300Ω
GWHG-108	精度：≤0.05,具有其它型號的所有功能 ,全自動操作，傻瓜機	工作電源：AC220V
		輸出電壓：0-1200V
		輸出電流：0-400A
GWHG-108H	精度：≤0.05,具有其它型號的所有功能 ,全自動操作，傻瓜機	工作電源：AC220V
		輸出電壓：0-2500V
		輸出電流：0-400A
