| 工作電源 | AC220V±10V （50～60Hz） |
| 設備電源輸出波形 | 正弦波 |
| 伏安特性單機輸出電壓 | 0～1000V （105）,0～2500V(105A)，0～3000V(105B),0～6000V(105H) |
| 伏安輸出電流 | 0～15 A |
| 變比試驗單機輸出電流 | 0～600 A (105), 0～1000A(105A), 0～500A(105B), 0～1000A(105H) |
| 伏安/變比測量精度 | < 0.5% |
| 工作溫度 | －10～40℃ |
| 相對濕度 | <85% |
| 外形尺寸 | 400 X 300 X 280（mm） |
| 伏安特性測試電壓/電流參數設置對應表 | |
| 輸出電壓 | 0-200V 200-500V 500-1000V |
| 輸出電流 | 0-15A 0-10A 0-5A |
| 對于電流互感器（CT）： | 對于電壓互感器（PT）： |
| 伏安特性測試 | 伏安特性測試 |
| 變比測試 | 變比測試 |
| 極性判別 | 極性判別 |
| 5％和10％誤差曲線 | 5％和10％誤差曲線 |
| 一次通流（二次回路檢測） | 工頻交流耐壓測試 |
| 退磁 | 退磁 |
| 工頻交流耐壓測試 | 自動計算打印伏安拐點值 |
| 自動計算打印伏安拐點值 |
| 型 號 | 產品特點 | 技術參數 |

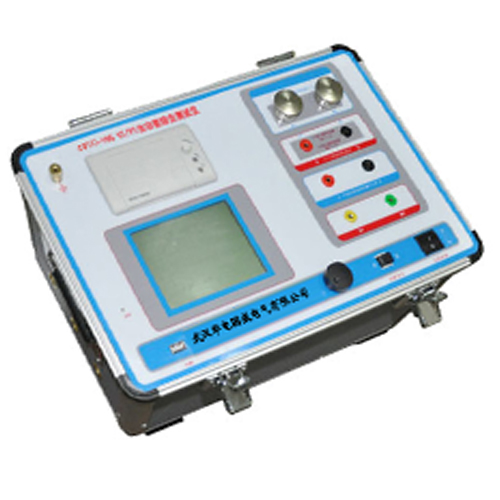

| GWHG-105 | 具有805型所有功能外增加PT伏安特性、變比、極性、二次交流耐壓測試功能 | 工作電源：AC220V |
| 輸出電壓：0-1000V | ||
| 輸出電流：0-600A | ||
| GWHG-105A | 具有105型所有功能外輸出電壓和電流提高 | 工作電源：AC220V |
| 輸出電壓：0-2500V | ||
| 輸出電流：0-1000A | ||
| GWHG-105B | 具有105A型所有功能外增加3000V高壓輸出,可滿足500kV電壓等級的CT檢測 | 工作電源：AC220V |
| 輸出電壓：0-3000V | ||
| 輸出電流：0-500A | ||
| GWHG-105H | 具有105A型所有功能外增加6000V高壓輸出 | 工作電源：AC220V |
| 輸出電壓：0-6000V | ||
| 輸出電流：0-1000A |
