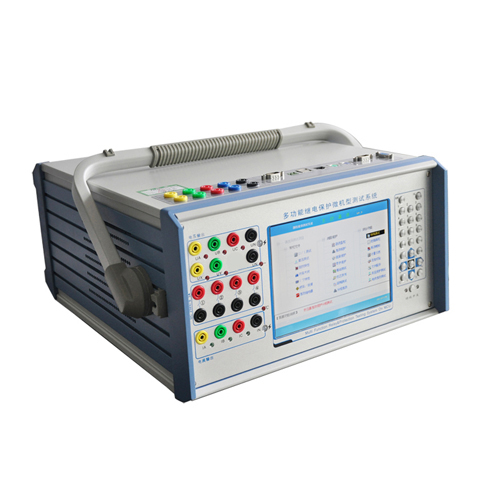

GWJB-902繼電保護測試儀
GWJB系列
繼電保護微機型測試裝置是我公司的在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
微機繼保儀、微機繼電保護測試儀、
繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀
1、 嵌入式主機，配備超大規模可編程邏輯器件（CPLD）
本型號繼電保護測試儀主機采用高速高性能嵌入式微機系統配備
CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波
500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由于輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對
9次諧波、
450Hz也可以達到每周波
55點的高密度。而軟件具有非常強的人機對話及在線幫助功能，可對任意試驗參量實施控制。
2、 單機8路D/A同時輸出
采用16位高精度DAC芯片，確保擬合波形精度高，線性度好。
GWJB-902繼電保護測試儀可同時輸出8路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。
3、 高精度線性功放，同時輸出5相電壓及3相電流
精心設計的電壓、電流放大器實現交/直流共享，輸出級采用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出5相交流電壓和3相交流電流，每相交流電壓輸出高達
130V、70VA，交流電流全并輸出高達
90A。直流電壓輸出可達
300V、130VA。
4、 大屏幕LCD，接口完整，主機一體化單機箱結構
本型號繼電保護測試儀采用640×480點陣8’’大屏幕高分辨率圖形液晶顯示屏，操作界面和試驗結果均為全中文，顯示直觀清晰。全部操作過程通過面板上的23個按鍵進行，所有界面均中文顯示且均在顯示屏上設定，面板的23個按鍵排列美觀，極其人性化，操作簡單方便，基本不需要計算機知識，極易掌握。
裝置可用自帶鍵盤操作，亦提供外接鍵盤。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。
5、 輔助直流源(選配)
本型號繼電保護測試儀可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。
6、 智能型自我保護
散熱結構，保證良好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致?lián)p壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，并自動切斷功放。
7、 接點豐富、軟件功能強大
本
型號繼電保護測試儀具有八路開關量輸入（
A B C R a b c r）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。裝置由面板上的23個按鍵通過大屏幕液晶顯示屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。亦可方便地完成
ABB、Siemens、AREVA等國外廠家的保護裝置試驗。
裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。
軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。
主要額定參數
|
電 流 源 |
交 流 |
GWJB三相 |
相電流輸出（有效值） 3×0～30A/相
最大輸出功率 250VA/相
最大并聯電流輸出（有效值） 0～90A
相電流長時間允許工作值（有效值） ＜10A/相
最大電流允許工作時間 �。�10s
精 度 ＜±0.2%
可疊加諧波次數 0～21次 |
|
直 流 |
輸出范圍 -10～10A或3×0～±10A
最大輸出功率 200VA
精 度 �。�±0.2% |
|
電 壓 源 |
交 流 |
GWJB五相 |
相電壓輸出（有效值） 5×0～130V/相
線電壓輸出（有效值） 0～260V
最大輸出功率 70VA/相
精 度 ＜±0.2%
可疊加諧波次數 0～21次 |
|
直 流 |
輸出范圍 0～300V或5×0～±130V
最大輸出功率 130VA
精 度 �。�±0.2% |
|
輔助直流源(選配) |
220VDC >110VA
110VDC >110VA |
|
開 關 量 輸 入 |
空接點 1～20mA，24V（DC）
電位接點 0～250V（DC） |
|
開 關 量 輸 出 |
空接點 250V/0.5A（DC） |
l 其它額定參數
|
額 定 輸 出 |
頻率誤差 �。�±0.01HzHz
相位誤差 ＜±0. 2°
波形失真 �。�±0.3%（基波）
時間誤差 ＜40µs
輸出頻率 0～1050Hz |
|
電 源 電 壓 |
允許范圍 AC220V±10%，50Hz±10% |
|
環 境 溫 度 |
使用范圍 0～45℃
存貯范圍 －25～70℃ |
|
時 間 測 量 |
測試范圍 0.1ms～999999.999s |
|
機 箱 外 觀 |
選用高檔全鋁合金擠壓型材，電磁兼容進口機箱，外形美觀
機箱尺寸：長×寬×高 360mm ×195mm ×375mm |
|
機 箱 重 量 |
主機重量 16.6kg |
|
帶 載 輸 出 |
可選擇輕載或重載輸出
（任意一相電流輸出超過10A時，建議在每個功能模塊試驗前按F3鍵切換到重載輸出模式） |
