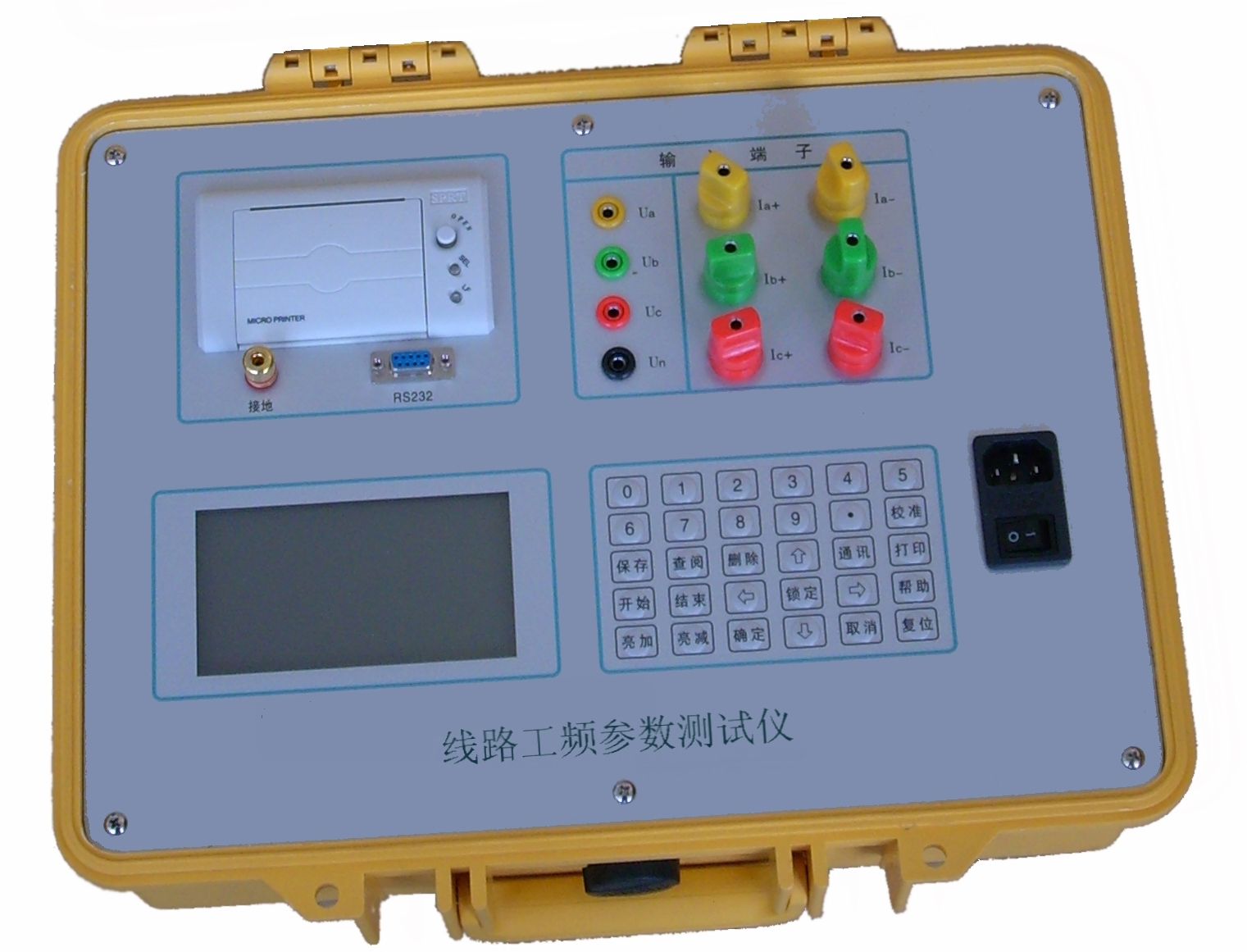

GWXL 型線路參數測試儀
GWXL 型線路參數測試儀
GWXL 型線路參數測試儀是輸電線路的一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,可取代以往利用多表法測量線路參數的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級用戶的可靠產品。
輸電線路參數測試系統、線路參數測試儀
1. 可測量輸電線路的正序和零序各種參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2. 允許外接電壓互感器和電流互感器進行擴展量程測量。
3. 電壓回路寬量限：電壓最大可測量到700V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4. 大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5. 用戶可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（打印機為選配件）。
6. 為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。
|
電壓測量范圍 |
0~750V 寬量限，一檔可保證精度 |
|
電流測量范圍 |
0~100A，內部自動切換量程 |
|
電壓、電流、頻率 |
±0.2% |
|
功率 |
±0.5%（CosΦ>0.1），±1.0%（0.02) |
|
阻抗、容抗、感抗 |
0.5% |
|
電阻、電容、電感、電導、電納 |
0.5% |
|
工作溫度 |
－10℃~ +40℃ |
|
工作電源 |
交流160V~400V |
|
絕緣 |
電壓、電流輸入端對機殼的絕緣電阻≥100MΩ |
|
工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗 |
|
體積 |
35cm×26cm×13cm |
|
重量 |
4kg |
