高壓絕緣耐壓測試儀

GWWJH工頻耐壓試驗裝置

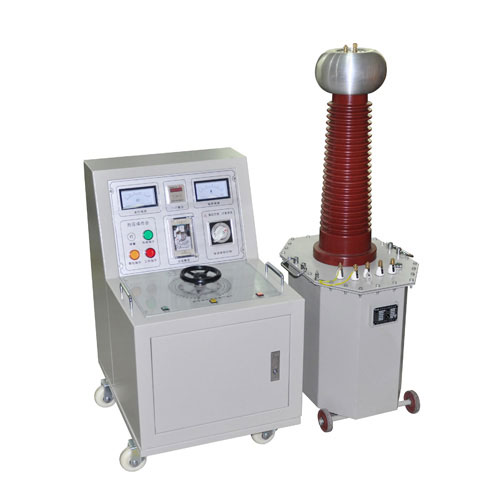

GWWJH系列工頻耐壓試驗裝置

工頻耐壓是鑒定電力設備絕緣強度的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。
GWWJH系列手動耐壓試驗裝置是根據國家電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

試驗變壓器操作箱、試驗變壓器控制臺、試驗變控制箱、試驗變控制臺、試驗變壓器電源操作箱、試驗變壓器電源控制臺、試驗變專用調壓器、試驗變壓器專用調壓器、試驗變壓器專用控制箱、試驗變壓器專用控制臺、工頻耐壓試驗裝置、手動耐壓成套裝置

1. 監視功能：高壓電壓低壓電流零位指示電源指示工作指示計時指示
2. 保護功能：過流保護、零位啟動保護、聲光語言報警提醒
3. 采用新型時間繼電器，計時范圍更廣（1S～99H）
4. 采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5. 試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
6. 試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

1、控制箱（臺）參數：（常規參數見下表）

規格	容量	輸入電源			輸出電壓		重量
規格	容量	相數	（V）	（A）	（V）	（A）	重量
2/220	2	1	220	10	0-250	8	14
3/220	3	1	220	15	0-250	12	16
5/220	5	1	220	25	0-250	20	18
10/220	10	1	220	50	0-250	40	80
15/380	15	2	380	37.5	0-430	34.8	90
20/380	20	2	380	50	0-430	46.5	100
25/380	25	2	380	62.5	0-430	58.1	120
30/380	30	2	380	75	0-430	69.7	140
50/380	50	2	380	125	0-430	116.2	160
100/380	100	2	380	250	0-430	232.5	250
說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。

2、試驗變壓器參數：（常規參數見下表）

規格	容量 kVA	低壓側		高壓側		高壓側（交直流變壓器）		測量變比	60分鐘溫升℃	阻抗電壓％	空載電流％	質量 kg
		電壓 V	電流 A	交流輸出		直流輸出
		電壓 V	電流 A	電壓kV	電流	電壓kV	電流
1.5/50	1.5	200	7.5	50	30	70	21.4	500	50	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	50	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	50	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	50	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	50	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	50	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	50	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	50	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	50	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	50	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	50	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	50	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	50	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	50	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	50	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	50	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	50	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	50	8	<4	340
說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。
