高壓絕緣耐壓測試儀

GWXZ系列電纜變頻串聯諧振試驗裝置

GWXZ系列電纜變頻串聯諧振試驗裝置

GWXZ系列電纜變頻串聯諧振試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種方法和潮流，在國內外已經得到廣泛的應用。
GWXZ系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

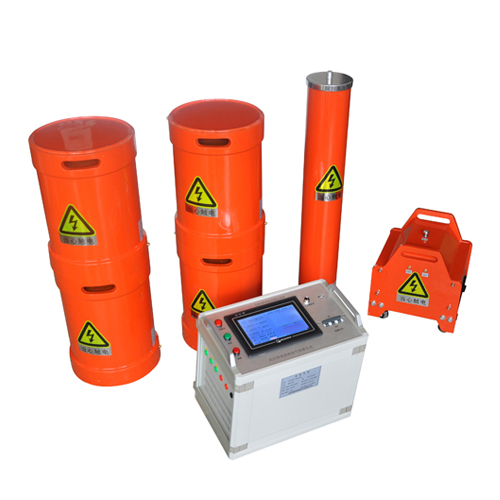

GWXZ系列電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜變頻諧振耐壓試驗裝置

1. 35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；
2.  本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
3.  電源采用220V單相電源或380V單相電源，方便現場取電；
4.  電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。

1.     額定輸出電壓：0～66kV(有效值)及以下
2.     輸出頻率：20～300Hz
3.     諧振電壓波形：正弦波，波形畸變率≤1%
4.     滿負載工作時間：連續工作時間60min
5.     系統品質因數：最大負載下≥20
6.     頻率調節：細度0.1Hz，不穩定度≤0.01%
7.     工作電源：220V或380V單相市電

產品配置及適用對象:

產品型號	輸入電壓 (V)	輸出電壓 (kV)	容量 (kVA)	適用范圍	主要配置
GWXZ-44/22	380	0--22	44	10kV 電纜≤ 1kM(300m ㎡ )	2.5kW 變頻源 1 臺、 2.5kVA 勵磁變 1 臺、電抗器 2 臺 22kV/1A 、分壓器 25kV
GWXZ-88/22	380	0--22	88	10kV 電纜≤ 2kM(300m ㎡ )	4kW 變頻源 1 臺、 4kVA 勵磁變 1 臺、電抗器 2 臺 22kV/2A 、分壓器 25kV
GWXZ-132/22	380	0--60	132	10kV （ 300 m ㎡）電纜 3km 、 35kV （ 300 m ㎡）電纜 1km	6kW 變頻源 1 臺、 6kVA 勵磁變 1 臺、電抗器 3 臺 22kV/2A 、分壓器 60kV
GWXZ-176/22	380	0--60	176	10kV （ 300 m ㎡）電纜 4km 、 35kV （ 300 m ㎡）電纜 1km	7.5kW 變頻源 1 臺、 7.5kVA 勵磁變 1 臺、電抗器 4 臺 22kV/2A 、分壓器 60kV
GWXZ-264/22	380	0--60	264	10kV （ 300 m ㎡）電纜 6km 、 35kV （ 300 m ㎡）電纜 2km	10kW 變頻源 1 臺、 10kVA 勵磁變 1 臺、電抗器 6 臺 22kV/2A 、分壓器 60kV
GWXZ-330/22	380	0--60	330	10kV （ 300 m ㎡）電纜 8km 、 35kV （ 300 m ㎡）電纜 2.5km 、 10-35kV 開關，變壓器	15kW 變頻源 1 臺、 15kVA 勵磁變 1 臺、電抗器 6 臺 22kV/2.5A 、分壓器 60kV
GWXZ-640/32	380	0--130	640	10kV （ 300 m ㎡）電纜 10km 、 35kV （ 300 m ㎡）電纜 4km 、 110kV 電纜≤ 1kM(400m ㎡ ) 、兼容 35-110kV GIS	25kW 變頻源 1 臺、 25kVA 勵磁變 1 臺、電抗器 8 臺 32kV/2.5A 、分壓器 130kV
GWXZ-1280/32	380	0--130	1280	10kV （ 300 m ㎡）電纜 20km 、 35kV （ 300 m ㎡）電纜 8km 、 110kV 電纜≤ 2kM(400m ㎡ ) 、兼容 35-110kV GIS	50kW 變頻源 1 臺、 50kVA 勵磁變 1 臺、電抗器 8 臺 32kV/5A 、分壓器 130kV
GWXZ-1950/130	380	0--520	1950	110KV 電纜≤ 2.5KM 、 220KV GIS 、 110KV 開關、主變	100kW 變頻源、 100kVA 勵磁變、電抗器 4 臺 130KV/3.75A 、分壓器 520kV
GWXZ-3250/130	380	0--520	3250	110KV 電纜≤ 5KM 、 110KV 、 220kV 開關、 GIS 、主變	150kW 變頻源、 150kVA 勵磁變、電抗器 4 臺 130KV/6.25A 、分壓器 520kV
GWXZ-6500/130	380	0--520	6500	110KV 電纜≤ 10KM 、 110KV 、 220kV 開關、 GIS 、主變	300kW 變頻源、 300kVA 勵磁變、電抗器 4 臺 130KV/12.5A 、分壓器 520kV

說明：客戶可根據被試品詳細要求，聯系我司，為您提供詳細的技術方案。
