隨著經濟全球化的快速推進，一個國家或地區的經濟增長與社會發展對電力質量的需求越來越明確，其依賴程度也越來越高。電壓波動和短時的停電都會造成巨大的損失。因此，需要結合電網改造在配電網中實現配電網自動化，以提高配電網的管理水平，為廣大電力用戶不間斷的提供優質電能。

配電網自動化是以一次網架和設備為基礎，以配電網自動化系統為核心，綜合利用多鐘通信方式，實現對配電系統的監測與控制，實現對供電故障的快速反應，迅速處理故障，及時恢復供電。并通過與相關應用系統的信息集成，實現配電系統的科學管理。同時，配電安全可靠性將直接影響著國民經濟發展和人民生活水平。據不完全統計，我國用戶停電故障中80%是由于配電網故障引起的;其運行穩定性、可靠性等直接影響廣大用戶的生產與生活。

建立配網自動化/配網管理系統是改善公眾服務質量、提高市場競爭力、擴大市場份額的有效手段，越來越受到電力公司的普遍關注與高度重視。

二、系統介紹

配電網自動化系統是配電網自動化的核心，具備配電網絡的數據采集與控制(SCADA)、故障處理及高級應用功能，可以實現饋線自動化(FA，即故障定位、隔離、非故障區段的供電恢復)、負荷管理、地理信息系統(AM/FM/GIS)、配電應用分析(PAS)等。

配電網自動化系統具有如下特點：

1、需要傳輸?shù)男畔⒘看?

2、在線分析和離線管理緊密結合;

3、應用分析和終端設備緊密結合;

4、一次設備和二次設備緊密結合。

1、配電網架規劃

配電網架規劃是實施配電網自動化的第一步，合理的配電網架是實施配電網自動化的基礎，需要遵循如下原則：

(1)配電網自動化系統的設計、建設和改造應結合地區配電網規模及應用需求，與配電網調度運行管理體制相適應，滿足配電網安全經濟優質運行要求，提高配電網供電質量和運行管理水平;

(2)遵循標準化原則，滿足安全性、可靠性、開放性、實用性、先進性的要求，實現各項應用的一體化設計，具備良好的可維護性、可擴展性;

(3)主干線路采用環網接線、開式運行，導線和設備滿足負荷轉移的要求;

(4)主干線路分為3～5段，并裝設分段開關，分段主要考慮負荷密度、負荷性質和線路長度;

(5) 對供電可靠性要求高的地區宜建設獨立的配電網自動化系統，按應用需求配置“可選功能”;

(6)配電設備自身可靠，有一定的容量裕度，并具有遙控和智能功能。

2、配網主站建設

配網主站是整個配網自動化系統的監控管理中心，完成以下功能：

(1)配電網實時數據采集與控制(SCADA)：通過終端設備和通信系統將配電網的實時狀態傳送到主站，在主站對配電網絡進行遠方監視和控制，與調度自動化類似。包括配電開關的狀態，保護動作信息，運行數據等。

(2)提供主站控制方式下的饋線自動化功能，用于完成線路故障的快速定位、隔離和非故障區段的供電恢復，適用于各種復雜的網絡。

(3)配電地理信息管理(AM/FM/GIS)：以地理圖為背景對配電設備、配電網絡進行分層次管理，包括查詢、統計等。

(4)配電網應用分析(PAS)：對SCADA系統采集的運行數據進行分析計算，為調度員提供輔助決策，包括：網絡拓撲、狀態估計、潮流計算、網絡重構、無功優化、仿真培訓等，配電網具有與輸電網不同的特點，因此配電網應用分析的算法與能量管理系統(EMS)有所不同。

(5)與其它應用系統(如MIS系統)接口：根據生產和管理的要求，配電主站系統與其它應用系統交換數據，給供電企業內部其它部門提供配電網的信息。

配網主站的建設遵循統籌規劃分步實施的原則，在規劃時考慮系統的安全可靠、實用和易于擴展。

3、通信系統建設

通信系統是主站系統與配電網終端設備聯接的紐帶，主站與終端設備間的信息交互都是通過通信系統完成，因此必須有穩定可靠的通信系統，才能實現配電自動化的功能。目前的通信方式有：光纖通信、電力線載波、有線電纜、無線擴頻、GPRS/CDMA/3G無線通信等多種。配網自動化系統的通信具有終端設備多，單臺設備的數據量小的特點，我司根據這些特點，提供完備的無線移動網絡方案，其中涵蓋了電力級的網絡產品Router及DTU、網絡與設備管理功能、聯接管理功能、高效可靠的數據匯聚。

(1)方案拓撲圖

方案拓撲圖

(2)方案拓撲說明

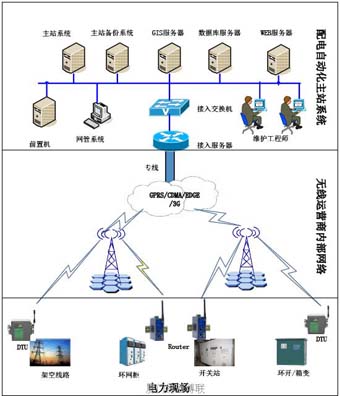

現場采集設備(FTU、DTU)通過串口或者網口與通信設備(無線GPRS/CDMA、路由器)相連，無線設備與運營商建立連接，運營商跟據無線設備送上來的驗證信息，給終端分配固定的IP地址，并把此IP劃分到指定的專網，實現與主站前置機的通信。

采集設備采集到現場的數據后與設定的值進行比較，如果采集到的值超過設定值的范圍，采集設備會把這些數據通過串口或者網口發送到無線模塊，無線模塊按指定的主站前置機發送相應的信息。主站對送上來的數據進行分析，并向相應的管理人員發出短信或者郵件報警。維護工程師跟據報警的內容做快速處理，把將要發生的故障的設備進行及時處理，在未發生故障前把問題解決，實現預防式維護。

主站通過前置機把狀態輪詢信息發到各個地方的無線模塊，無線模塊收到信息后把這些信息轉發給采取設備。采集設備收到指令后把相應的狀態打包并通過無線設備回傳給主站，實現對各個地方狀態的監控。

4、終端系統維護

終端維護系統實現遠程對電力現場采取設備的運行狀態進行監測、參數修改、升級等。拓撲圖如下：

終端系統維護拓撲圖

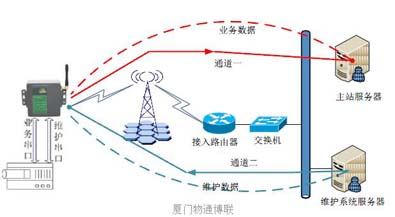

現場采集設備的業務串口與維護串口分別與無線模塊化的串口一和串口二相連。正常通信的時候業務數據只走通道一，實現配網自動化。當需要對采集設備進行維護的時候維護系統服務器與無線模塊建立通道二，實現遠程維護的功能。

三、移動網絡解決方案特點及優勢

針對配網自動化的需求及實際特點，提供了完備的無線移動網絡整體解決方案，其產品及方案具有如下特點及優勢：

1、支持多種網絡及多種配電設備

提供Router及DTU兩個系列的網絡產品，覆蓋多種移動網絡。串口與網口兼?zhèn)�，支持各種配電設備。電力用戶可以自如選擇不同的移動網絡及配電設備。

(1)支持GPRS/CMDA以及3G時代的WCDMA/TD-SCDMA/EVDO網絡;

(2)Router支持網絡及串口的配電設備;

(3)DTU支持串口的配電設備;

(4)支持短信方式實現電力三遙數據的收發。

2、久經考驗的高可靠工業級、電力級移動網絡產品

(1)Router，DTU兩大系列均通過電科院權威驗證;

(2)堅持自主研發工業級無線網絡產品的定位;

(3)產品不僅在國家電網北京電力公司成功應用，還在南方電網廣州深圳等重點城市成功應用獲得用戶好評，累計穩定運行的設備數量近萬臺。

3、可靠的網絡聯接

網絡聯接的可靠性對配網自動化的應用至關重要，我司在此方面積累了豐富的經驗，實現了高可靠的聯接管理。

(1)獨具的鏈路檢測、自動修復技術，無需人工干預，為上層的配電自動化應用提供可靠的網絡聯接;

(2)聯接管理技術，可以按照用戶的需求在網絡任何一方發起連接或者斷開連接，并可實現按需連接、自動斷線、手動激活等功能，節約用戶的網絡資源，減少運行費用。

4、安全的網絡

移動運營商為電力應用提供APN專網接入，保證了網絡的安全性。同時產品本身也具備高級別的網絡安全功能，保護數據不受侵?jǐn)_。

(1)支持IPSec VPN， CA數字身份認證等安全功能;

(2)可以支持用戶特殊需求的網絡安全功能。

5、智能化的網絡節點

Router產品不僅僅是完成網絡與聯接的功能，還可以成為智能的網絡節點，完成部分現場功能。

(1)支持電力行業規約;

(2)智能化的報警功能;

(3)利用短信上報狀態等(需特殊版本);

(4)保存日志信息，以便進行分析與故障診斷。

6、網絡管理功能實現監控?zé)o憂

產品全面支持中國移動的WMMP行業設備接入規范，提供行業內領先的網絡管理技術與產品，能對網絡通道及網絡產品的狀態進行監控和管理。

(1)RTools遠程管理工具實現對單臺設備的遠程管理;

(2)Admin短信遠程管理中心通過短信實現對批量設備的遠程管理;

(3)強大的平臺級網管軟件實現對數以萬計設備的監控和管理。

7、工程實施簡易高效

提供一整套配置工具和方法，針對產品采購后工程實施的各個階段，集中、高效、遠程地完成配置工作。這樣的方案可以減少現場施工的工作負擔，降低對現場施工人員的要求。

(1)提供手持配置工具，無需電源就可以配置DTU產品;

(2)通過平臺級網管軟件方便地實現對Router及DTU進行遠程配置或升級，大大減少現場實施工作。

8、支持系統的擴充與升級

Router及DTU全面支持安全可靠的遠程固件升級(專利技術)，輕松支持系統容量的擴充。

9、工程支持與服務

針對電力行業用戶的需求提供多種工程與技術支持，包括網絡方案設計，培訓，網絡配置工具與支持，現場服務，運行狀態分析，升級方案設計等。
